Как подобрать ресивер для винтового компрессора Crossair
Подбор ресивера для компрессора Crossair решается не «на глаз», а по характеру потребления и режиму работы. Для винтового компрессора с плавным регулированием воздухосборник нужен меньшего объёма, чем для поршневого: винтовая машина не делает частых пусков, а сглаживает нагрузку режимами «загрузка/разгрузка» или частотным приводом. Базовый ориентир для стабильного потребления — объём ресивера в литрах, сопоставимый с производительностью компрессора в литрах в минуту, с поправкой на режим и наличие залповых потребителей. Если же в сети есть резкие пики (продувка, пневмоцилиндры), объём увеличивают и ставят буферный ресивер ближе к месту потребления.
Ниже разбираем, зачем вообще нужен ресивер, как посчитать объём под ограничение числа циклов, чем винтовой компрессор с VSD отличается от режима «пуск/стоп» по требованиям к воздухосборнику и как грамотно собрать обвязку с учётом норм для сосудов под давлением. Материал рассчитан на инженеров и снабженцев, которым нужен не маркетинг, а рабочая методика подбора.
Кратко: главное
- Ресивер — это буфер, а не «бочка для запаса». Он сглаживает пики потребления, создаёт резерв воздуха, снижает число циклов загрузка/разгрузка, даёт время на стабилизацию давления и попутно осаждает конденсат.
- Для винтового компрессора ресивер меньше, чем для поршневого. Винтовая машина с плавным регулированием не делает частых пусков, поэтому критичность объёма ниже.
- Объём под число циклов считается по формуле V = Q · t / (p1 − p2): чем меньше допустимое число пусков в час и чем уже рабочий перепад давления, тем больше нужен ресивер.
- Частотный привод (VSD) позволяет ставить меньший ресивер — компрессор плавно подстраивает производительность под расход.
- Залповые потребители требуют отдельного буферного ресивера рядом с местом потребления, а не только основного у компрессора.
Зачем винтовому компрессору ресивер
Ресивер решает сразу несколько задач, и запас воздуха — лишь одна из них. Главная функция в любой сети — сглаживание пиков потребления: когда потребители кратковременно берут больше, чем выдаёт компрессор, разницу покрывает накопленный в ресивере воздух, и давление в сети не проседает. Без буфера компрессор реагировал бы на каждое колебание расхода, постоянно переключаясь между нагрузкой и холостым ходом.
Отсюда вторая задача — снижение числа циклов «загрузка/разгрузка» у винтового компрессора (и числа пусков у поршневого). Частые переключения изнашивают клапаны, контакторы и приводят к перегреву; ресивер растягивает интервалы между ними. Третья функция — время на стабилизацию давления: система реагирует не мгновенно, и запас воздуха даёт регулятору работать спокойно, без рывков. Наконец, ресивер выполняет роль первой ступени подготовки воздуха: в нём осаждается часть конденсата, а воздух слегка охлаждается за счёт большой площади стенок. Поэтому даже при идеально подобранном по производительности компрессоре Crossair ресивер остаётся обязательным элементом обвязки.
Подбор объёма: общие ориентиры
Стартовая точка подбора — производительность компрессора и характер потребления. Для стабильной, ровной нагрузки распространённое эмпирическое правило: объём ресивера в литрах берут сопоставимым с производительностью компрессора в литрах в минуту. То есть для машины на 1200 л/мин разумный ориентир по основному ресиверу — порядка тысячи с лишним литров, с поправкой на режим и пики. Это не норматив, а инженерный «первый прикид», от которого пляшут дальше.
Поправку вносят два фактора. Первый — режим регулирования: винтовой компрессор с плавным управлением довольствуется меньшим объёмом, чем поршневой с жёстким пуск/стоп. Второй — наличие залповых потребителей: если в сети есть резкие кратковременные расходы, ровного правила «литр на литр в минуту» уже мало. В таких случаях основной ресивер дополняют буферным у самого потребителя. Для точного расчёта под ограничение циклов переходят к формуле — о ней ниже.
Расчёт под число циклов: формула
Когда нужно ограничить число включений или циклов в час, объём считают по физике процесса. Базовая формула: V = Q · t / (p1 − p2), где V — объём ресивера, Q — расход воздуха в режиме потребления, t — допустимое время одного цикла (обратно пропорционально числу циклов в час), а (p1 − p2) — рабочий перепад давления между давлением включения и выключения. Чем меньше вы хотите циклов в час — тем больше t, и тем больше требуется объём. Чем уже коридор давления (p1 − p2) — тем чаще компрессор переключался бы, и тем больше ресивер нужен для компенсации.
Практический смысл прост. Если оборудование Crossair работает в режиме «пуск/стоп» или «загрузка/разгрузка» и вы задаёте, например, не более 10–15 циклов в час для щадящего ресурса, объём ресивера резко растёт по сравнению с расчётом «на глаз». И наоборот: расширив коридор давления (если потребители это допускают), вы уменьшаете требуемый объём. Эта формула — основной инструмент, когда ресурс пусковой аппаратуры и стабильность давления важнее экономии на объёме воздухосборника.
VSD против пуск/стоп: как режим меняет объём
Частотный привод радикально снижает требования к ресиверу. Компрессор с VSD (variable speed drive, частотно-регулируемый привод) плавно меняет обороты двигателя и тем самым производительность, подстраивая её под фактический расход. Ему не нужно «копить» воздух в большом ресивере, чтобы реже включаться: он просто непрерывно выдаёт ровно столько, сколько берёт сеть. Поэтому для машины с частотным приводом ресивер можно ставить заметно меньшего объёма, чем для той же мощности в режиме жёсткого пуск/стоп.
Это не значит, что ресивер VSD-компрессору не нужен вовсе. Он по-прежнему сглаживает резкие пики, которые привод не успевает отработать за доли секунды, даёт запас на стабилизацию и осаждает конденсат. Но базовый объём, рассчитанный по формуле под число циклов, для VSD-машины существенно скромнее. Если же компрессор работает в классическом режиме «загрузка/разгрузка» без частотного регулирования, объём ресивера остаётся ключевым параметром для ограничения числа переключений.
Ресивер подбирают не под «литраж компрессора», а под характер потребления: ровная нагрузка и частотный привод допускают малый объём, а залповые потребители и жёсткий коридор давления требуют большого воздухосборника и буферных ёмкостей у мест потребления.
Обобщённое правило проектирования систем сжатого воздуха
Залповые потребители и буферный ресивер
Самая частая причина «провалов» давления — резкие кратковременные расходы. Продувка форм и конвейеров, срабатывание крупных пневмоцилиндров, групповой пуск инструмента — всё это создаёт залповый отбор воздуха, в разы превышающий среднюю производительность компрессора. Если рассчитывать систему только по среднему расходу, в момент залпа давление просядет, и потребитель отработает некорректно, хотя компрессор Crossair формально «справляется» по производительности.
Решение — буферный ресивер, установленный непосредственно рядом с залповым потребителем. Он берёт пиковую нагрузку на себя, разгружая магистраль и основной ресивер у компрессора. Объём буферной ёмкости считают по той же логике V = Q · t / (p1 − p2), но Q берут не среднее, а пиковое значение конкретного потребителя, а t — длительность залпа. Такой локальный буфер часто эффективнее, чем простое увеличение основного ресивера: он размещён там, где нужен, и не «гоняет» пиковый воздух через всю сеть.

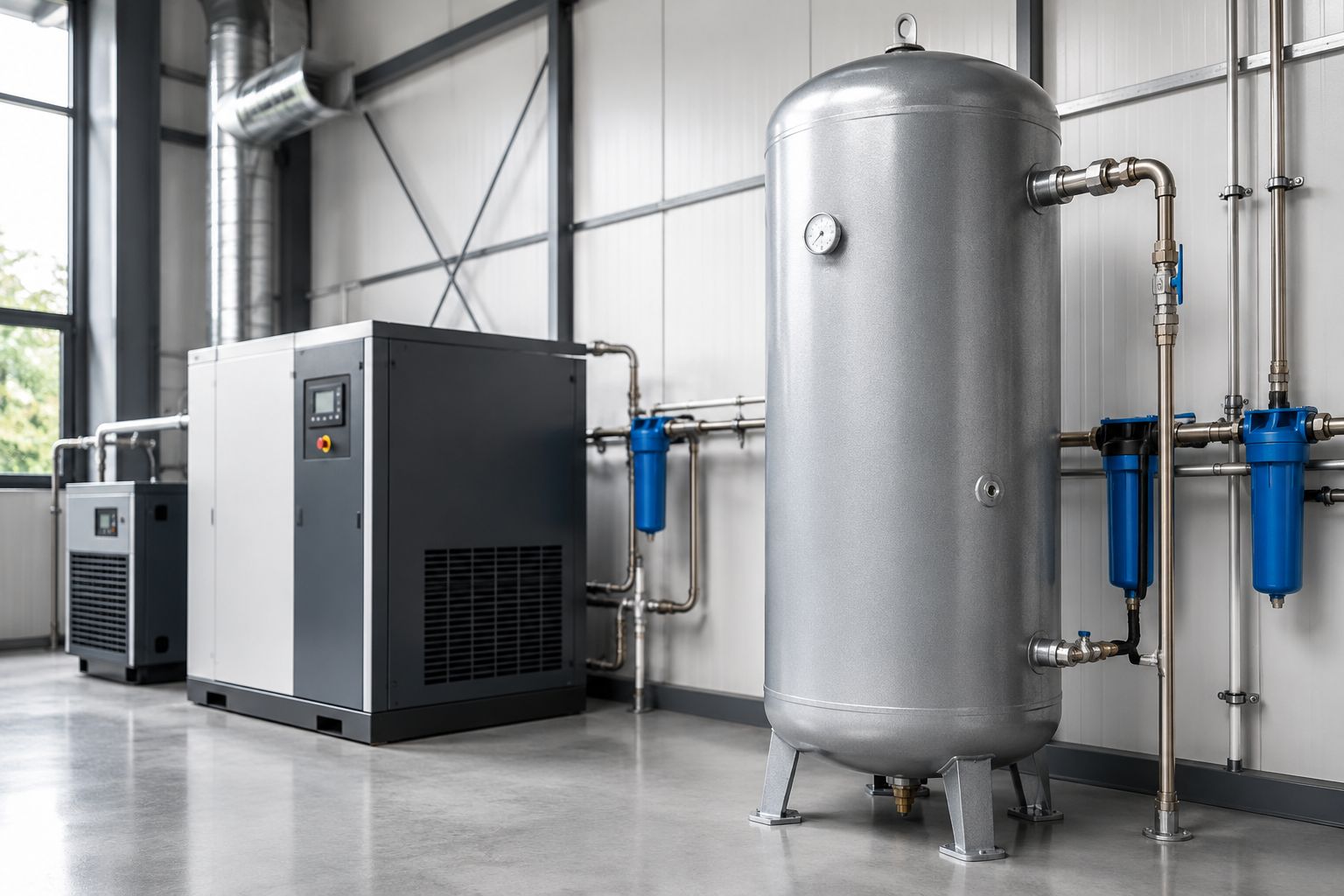

Обвязка ресивера и место установки
Правильная обвязка превращает ресивер из «бочки» в полноценный узел. Базовый комплект арматуры: предохранительный клапан (обязателен, рассчитан на давление настройки ресивера), манометр для контроля давления, автоматический конденсатоотводчик в нижней точке, кран ручной продувки и запорная арматура. Желательно предусмотреть байпас — обводную линию, позволяющую вывести ресивер из работы для обслуживания, не останавливая всю сеть.
Место установки относительно осушителя определяет «горячий» или «холодный» это ресивер. Воздухосборник, стоящий сразу после компрессора и до осушителя, работает с горячим влажным воздухом — это «горячий» ресивер: он принимает на себя пульсации и осаждает первичный конденсат, но осушитель получает уже частично подготовленный воздух. Ресивер после осушителя («холодный») хранит уже осушённый воздух и лучше держит точку росы в сети. На практике нередко используют оба: горячий буфер у компрессора плюс холодный накопитель в сети. В любом варианте критично организовать отвод конденсата — без него ресивер быстро заполняется водой и теряет полезный объём.
| Тип / режим компрессора | Ориентир по объёму ресивера | Примечание |
|---|---|---|
| Винтовой, частотный привод (VSD) | Минимальный: ниже правила «литр на л/мин» | Привод сам подстраивает производительность; ресивер для пиков и конденсата |
| Винтовой, загрузка/разгрузка | Средний: около производительности в л/мин | Объём ограничивает число циклов; считают по формуле под допустимые циклы |
| Поршневой, пуск/стоп | Увеличенный: больше, чем у винтового | Нужен запас, чтобы ограничить число пусков двигателя |
| Любой режим + залповые потребители | Основной + отдельный буферный ресивер | Буфер ставят у потребителя, считают по пиковому расходу |
| Ровная стабильная нагрузка | По правилу «литр на л/мин» | Базовый прикид; уточняют по перепаду давления |
Нормы: ресивер как сосуд под давлением
Ресивер — это сосуд, работающий под давлением, со всеми вытекающими требованиями. В рамках Таможенного союза такое оборудование подпадает под технический регламент ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением». В зависимости от сочетания объёма и рабочего давления для ресивера могут требоваться оформление, регистрация и периодическое техническое освидетельствование. Категорию опасности определяют именно по произведению объёма на давление, поэтому два внешне похожих воздухосборника могут попадать под разные требования.
Практический вывод для снабженца: при подборе ресивера для системы Crossair учитывайте не только литраж, но и формальную сторону. Ресивер должен иметь паспорт, табличку с параметрами, исправный поверенный манометр и предохранительный клапан с актуальной настройкой. Освидетельствование и допуск персонала к обслуживанию — отдельная зона ответственности эксплуатирующей организации. Игнорировать эти требования нельзя: это не бюрократия, а условие безопасной эксплуатации сосуда под давлением.
Частые ошибки при подборе
Типовые просчёты повторяются из проекта в проект. Первый — ресивер «впритык»: объём берут по минимальному прикиду, не закладывая запас под пики и рост потребления, в итоге компрессор частит циклами, а давление в сети «гуляет». Второй — отсутствие или неисправность отвода конденсата: без автоматического конденсатоотводчика ресивер заполняется водой, теряет полезный объём, а влага уходит дальше в сеть и портит осушитель и потребителей. Третий — неверное место установки: ресивер ставят без учёта горячей и холодной зоны относительно осушителя, и подготовка воздуха работает неэффективно. Четвёртый — игнорирование залповых потребителей: считают только средний расход и удивляются провалам давления при продувках. Пятый — пренебрежение нормами для сосудов под давлением: ресивер ставят без паспорта, поверенного манометра и освидетельствования.
Часто задаваемые вопросы
Какой объём ресивера нужен для винтового компрессора Crossair?
Для стабильной нагрузки берут ориентир «литр объёма на литр в минуту производительности» и уточняют по режиму. Для машины с частотным приводом объём можно уменьшить, для режима пуск/стоп — увеличить и считать по формуле под допустимое число циклов. При залповых потребителях добавляют отдельный буферный ресивер.
Как рассчитать объём под ограничение числа циклов?
Используйте формулу V = Q · t / (p1 − p2): Q — расход воздуха, t — допустимое время цикла (тем больше, чем меньше циклов в час), (p1 − p2) — рабочий перепад давления. Чем меньше допустимое число циклов и чем уже коридор давления, тем больший объём ресивера потребуется.
Можно ли поставить ресивер меньше, если компрессор с частотным приводом?
Да. Компрессор с VSD плавно подстраивает производительность под расход и не нуждается в большом запасе для редких включений. Ресивер остаётся для сглаживания резких пиков, стабилизации давления и осаждения конденсата, но его базовый объём заметно меньше, чем у машины в режиме пуск/стоп.
Где ставить ресивер — до или после осушителя?
Зависит от задачи. «Горячий» ресивер до осушителя принимает пульсации и первичный конденсат. «Холодный» ресивер после осушителя хранит уже осушённый воздух и лучше держит точку росы в сети. Часто применяют оба. В любом варианте обязателен организованный отвод конденсата из нижней точки.
Нужно ли регистрировать ресивер и оформлять документы?
Ресивер — сосуд под давлением и подпадает под ТР ТС 032/2013. В зависимости от сочетания объёма и давления может требоваться оформление, регистрация и периодическое освидетельствование. У ресивера должны быть паспорт, табличка с параметрами, поверенный манометр и предохранительный клапан с актуальной настройкой.
Как подобрать ресивер под свою задачу
Алгоритм такой: определите производительность компрессора и характер потребления, выберите режим (VSD или пуск/стоп), задайте допустимое число циклов и рабочий перепад давления, посчитайте базовый объём по формуле V = Q · t / (p1 − p2) и проверьте, есть ли залповые потребители — под них предусмотрите буферный ресивер. Затем заложите обвязку (предохранительный клапан, манометр, конденсатоотводчик, кран продувки, байпас) и проверьте формальные требования к сосуду под давлением.
Сопоставить параметры с реальными машинами удобно по каталогу: посмотрите каталог винтовых компрессоров Crossair, а конкретные позиции под нужную производительность — в разделе винтовые компрессоры 1150–1230 л/мин. Базовые определения по теме приведены в статье «Компрессор» в Википедии.
