Как подобрать винтовой компрессор по давлению и расходу
Чтобы подобрать винтовой компрессор, сложите расход всех потребителей сжатого воздуха, умножьте на коэффициент использования (одновременности) и добавьте запас 20–30 % на рост парка инструмента и неизбежные утечки. Рабочее давление определяют по самому требовательному потребителю и закладывают запас на потери в сети — примерно 0,1 бар на каждый узел подготовки воздуха. Производительность сравнивают строго по ISO 1217 — это реальный расход «на выходе» (FAD), а не теоретический объём, который качают винты.
Ниже — пошаговый алгоритм: как посчитать потребление воздуха в литрах или кубометрах в минуту, как учесть коэффициент одновременности и потери давления, зачем нужен запас по производительности и как читать паспортные цифры по ISO 1217, чтобы не купить компрессор «впритык».
Кратко: главное
- Считают по расходу, а не по мощности. Винтовой компрессор подбирают по суммарному потреблению воздуха потребителями, а киловатты двигателя — следствие, а не исходная цифра.
- Коэффициент одновременности обязателен. Все потребители почти никогда не работают одновременно, поэтому сумму расходов умножают на коэффициент использования 0,5–0,8.
- Запас 20–30 % — норма. Запас по производительности компрессора закрывает рост парка инструмента, утечки в сети и износ.
- Давление считают с потерями. К рабочему давлению потребителя добавляют потери на осушителе, фильтрах и магистрали — ориентировочно 0,1 бар на каждый узел.
- Сравнивают по ISO 1217. Производительность по ISO 1217 (FAD) — это реальный расход «на выходе», корректно сравнивать модели можно только по нему.
Как подобрать винтовой компрессор: с чего начать

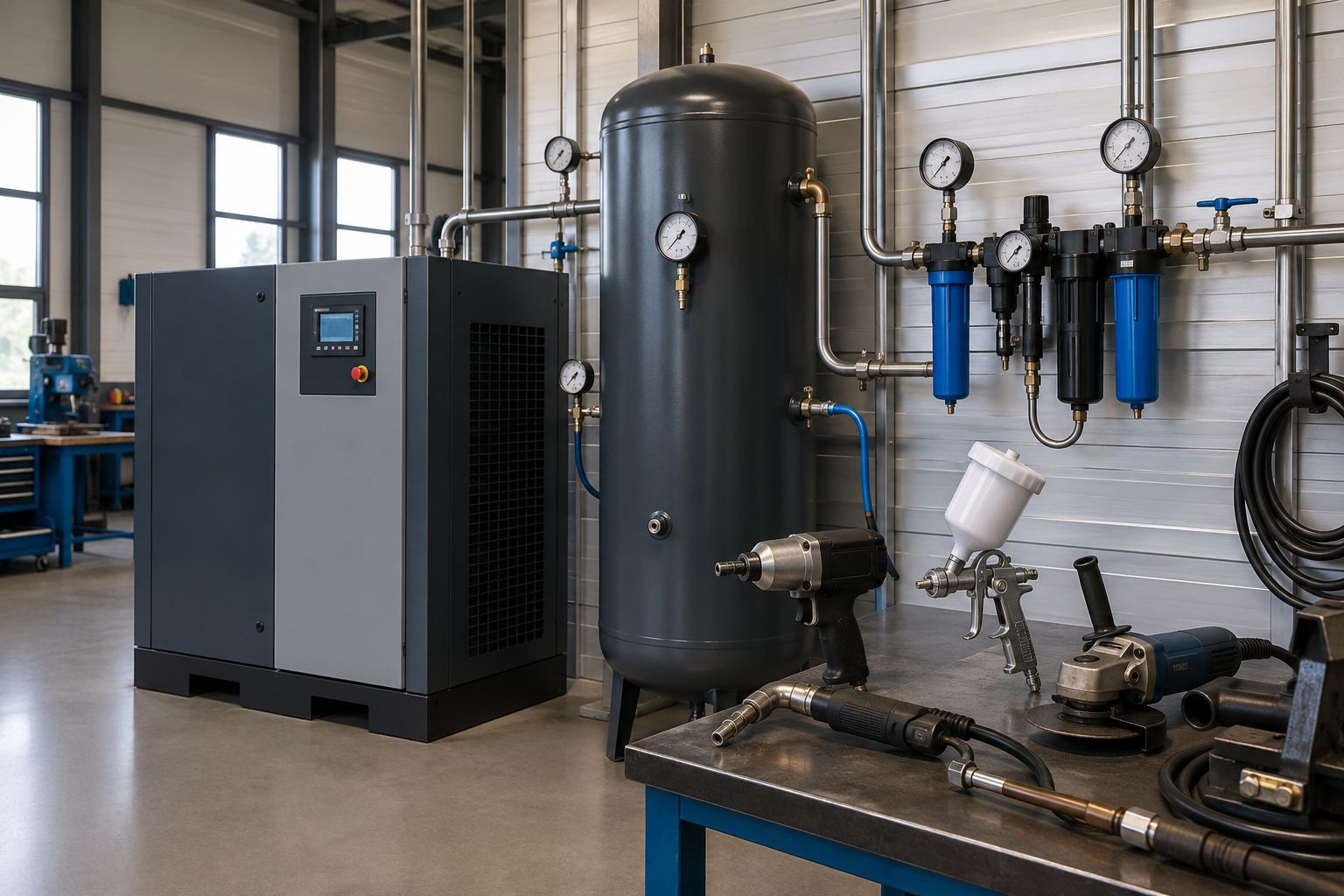

Подбор начинается не с прайс-листа, а с инвентаризации потребителей сжатого воздуха. Выпишите весь пневмоинструмент, станки и технологические узлы, которые питаются от компрессора: гайковёрты, шлифмашины, краскопульты, продувочные пистолеты, пневмоцилиндры, лазер или плазму. Для каждого потребителя нужны две цифры: типовой расход воздуха (в л/мин или м³/мин) и требуемое рабочее давление (в барах). Эти данные берут из паспорта инструмента или из справочных таблиц.
Когда список готов, задача сводится к двум независимым расчётам: сколько воздуха в минуту нужно отдавать (производительность) и под каким давлением (рабочее давление). Эти параметры не взаимозаменяемы — компрессор должен одновременно удовлетворять оба, поэтому и считают их по отдельности.
Расчёт потребления воздуха и коэффициент одновременности
Сначала складывают паспортный расход всех потребителей. Допустим, в цеху три шлифмашины по 350 л/мин, два гайковёрта по 200 л/мин и краскопульт на 300 л/мин — суммарно это 1 750 л/мин (1,75 м³/мин). Но брать компрессор ровно на эту цифру было бы ошибкой переплаты: одновременно весь инструмент почти никогда не работает.
Поэтому суммарный расход умножают на коэффициент использования (одновременности) — долю инструмента, реально работающего в один момент. Для небольшого участка с ручным инструментом он обычно 0,4–0,6, для нагруженного производства — 0,6–0,8, для автоматической линии с непрерывным циклом может приближаться к 1,0. В нашем примере при коэффициенте 0,6 расчётное потребление воздуха составит 1 750 × 0,6 = 1 050 л/мин. Именно от этой цифры отталкиваются дальше, а не от арифметической суммы.
Запас по производительности компрессора
К расчётному потреблению добавляют запас по производительности компрессора 20–30 %. Этот запас закрывает сразу несколько факторов: неизбежные утечки в пневмосети (на изношенной сети потери легко достигают 10–20 %), будущее расширение парка инструмента, постепенную потерю производительности компрессора по мере наработки и пиковые режимы. В нашем примере 1 050 л/мин с запасом 25 % дают ориентир 1 310 л/мин — под него и выбирают модель.
Запас важен, но и чрезмерный запас вреден. Компрессор, который большую часть времени работает почти вхолостую, чаще переходит в режим разгрузки, расходует энергию неэффективно и быстрее изнашивает узел нагрузки. Оптимально, когда компрессор покрывает расчётную нагрузку с резервом 20–30 %, а не работает с двукратным запасом. Если разброс потребления велик, выручают частотный привод или схема из нескольких компрессоров.
Давление и потери в сети
Рабочее давление компрессора определяют по самому требовательному потребителю. Если большинству инструмента нужно 6 бар, а плазморезу — 8 бар, ориентироваться нужно на 8 бар, иначе один потребитель «провалит» всю систему. Но паспортное давление инструмента — это давление на входе в него, а компрессор стоит в начале цепочки, и до потребителя воздух теряет давление.
Потери складываются из сопротивления узлов подготовки воздуха и магистрали. Ориентировочно закладывают около 0,1 бар на каждый элемент: магистральный фильтр, осушитель, фильтр тонкой очистки, длинный трубопровод. Если на пути стоят фильтр, рефрижераторный осушитель и фильтр тонкой очистки, это уже +0,3 бар, плюс запас на магистраль. К требуемым у потребителя 8 бар добавляют примерно 1 бар суммарных потерь и резерва — компрессор подбирают на 9 бар. Завышать давление «на всякий случай» тоже не стоит: каждый лишний бар — это примерно 6–8 % перерасхода электроэнергии.
Производительность по ISO 1217 (FAD)
Главная ловушка при сравнении компрессоров — путаница в том, как заявлена производительность. Теоретическая (геометрическая) производительность винтового блока всегда выше реальной отдачи. Сравнивать модели нужно по производительности по ISO 1217 — это FAD (Free Air Delivery), фактический объём воздуха «на выходе» компрессора, приведённый к условиям всасывания при заданном давлении.
ISO 1217 задаёт единую методику измерения: при каком давлении нагнетания, температуре и опорных условиях замерен расход. Поэтому при подборе всегда смотрят FAD по ISO 1217 при вашем рабочем давлении — производительность падает с ростом давления, и цифра «при 7 бар» не равна цифре «при 10 бар». Если в паспорте указана производительность без ссылки на стандарт и условия, такую цифру нельзя напрямую сравнивать с расчётным потреблением воздуха. Подробнее о методике измерения — в описании стандарта ISO 1217.
Типовой расход и давление пневмоинструмента
Чтобы быстро прикинуть потребление воздуха, удобно держать под рукой ориентировочные значения по типовому инструменту. Точные цифры всегда берут из паспорта конкретной модели, но таблица ниже помогает оценить порядок величин на этапе подбора.
| Потребитель | Типовой расход, л/мин | Рабочее давление, бар |
|---|---|---|
| Продувочный пистолет | 150–300 | 6–8 |
| Краскопульт (HVLP) | 250–400 | 2–4 |
| Пневмогайковёрт 1/2″ | 150–300 | 6–7 |
| Угловая шлифмашина | 300–600 | 6–7 |
| Пескоструйный аппарат | 500–2000 | 6–8 |
| Отбойный молоток пневматический | 700–1200 | 6–7 |
| Плазменная резка | 200–500 | 5–9 |
| Пневмоцилиндры (автоматика) | 50–200 | 5–6 |
Стандарт ISO 1217 устанавливает методы приёмочных испытаний объёмных компрессоров и порядок определения производительности, приведённой к условиям всасывания, — именно эту величину (FAD) корректно использовать при сравнении и подборе оборудования.
ISO 1217, Displacement compressors — Acceptance tests
Часто задаваемые вопросы
Как подобрать винтовой компрессор по расходу и давлению?
Сложите паспортный расход всех потребителей, умножьте на коэффициент одновременности (0,5–0,8), добавьте запас 20–30 % — это нужная производительность. Рабочее давление возьмите по самому требовательному потребителю и прибавьте потери в сети (около 0,1 бар на каждый узел). Модель выбирайте по производительности ISO 1217 при вашем давлении.
Что такое коэффициент одновременности и зачем он нужен?
Это доля инструмента, реально работающего в один момент. Весь пневмоинструмент почти никогда не включён одновременно, поэтому сумму паспортных расходов умножают на 0,4–0,8, чтобы не переплачивать за избыточный компрессор.
Какой запас по производительности компрессора закладывать?
Обычно 20–30 % сверх расчётного потребления. Запас покрывает утечки в сети, износ и расширение парка инструмента. Больший запас ведёт к работе вхолостую и перерасходу энергии.
Почему важна производительность именно по ISO 1217?
ISO 1217 задаёт единую методику измерения реального расхода «на выходе» (FAD). Только по этой величине, замеренной при вашем рабочем давлении, можно корректно сравнивать модели и сопоставлять их с расчётным потреблением.
Сколько давления теряется в пневмосети?
Ориентировочно по 0,1 бар на каждый узел: фильтр, осушитель, фильтр тонкой очистки, протяжённая магистраль. В сумме это часто 0,3–1 бар, и эту разницу закладывают сверх давления, нужного потребителю.
Что выбрать
Грамотный подбор сводится к простой логике: посчитать потребление воздуха с коэффициентом одновременности, добавить запас 20–30 %, проверить давление с учётом потерь и сравнить модели по производительности ISO 1217. С этими цифрами на руках выбор конкретной модели становится формальностью. Подобрать агрегат под рассчитанные расход и давление можно в каталоге винтовых компрессоров Crossair; для участков с высоким суммарным потреблением подойдут винтовые компрессоры Crossair производительностью около 1200 л/мин. Если нужна помощь с расчётом под ваш парк инструмента, отталкивайтесь от таблицы расхода выше и закладывайте резерв — компрессор, работающий не на пределе, служит дольше и расходует меньше энергии.
