Когда компрессору Crossair нужен рефрижераторный осушитель

Рефрижераторный осушитель Crossair нужен, когда в пневмосети появляется вода: капли в магистрали, ржавчина на арматуре, брак покраски и сбои пневматики. Причина всегда одна – сжатый воздух после компрессора горячий и насыщен влагой, а при остывании часть пара выпадает конденсатом. Рефрижераторный осушитель охлаждает воздух и отжимает из него воду, стабильно держа точку росы под давлением около +3 °C. Этого достаточно для большинства цехов с плюсовыми температурами. Если же трасса идёт по улице, воздух уходит на мороз или на процессы, где влага недопустима вовсе, ставят адсорбционный осушитель с минусовой точкой росы.

Ниже разбираем, откуда в сети берётся конденсат, что такое точка росы простыми словами, по каким признакам виден влажный воздух, как устроен рефрижераторный осушитель и где проходит граница между ним и адсорбционным. Материал для тех, кто эксплуатирует компрессор и хочет один раз собрать подготовку воздуха правильно, а не бороться с водой в трубах каждую смену.

Кратко: главное

• Конденсат в сети – это норма физики, а не поломка. Горячий сжатый воздух насыщен паром; при остывании в ресивере и трубах пар выпадает водой. Задача осушителя – убрать эту влагу до того, как она дойдёт до потребителя.
• Точка росы – главный показатель сухости. Это температура, при которой воздух отдаёт влагу. Рефрижераторный осушитель держит точку росы под давлением около +3 °C.
• Рефрижераторного осушителя хватает для отапливаемого цеха. Пока трасса и потребители остаются в плюсовой зоне, +3 °C гарантируют отсутствие капель в магистрали.
• Адсорбционный осушитель нужен для минуса и особых процессов. Улица, неотапливаемый склад, покраска, лазер, пищёвка, пневмоавтоматика точного класса требуют точки росы -20 °C, -40 °C и ниже.
• Место в тракте фиксировано: компрессор, ресивер, осушитель, фильтры, потребитель. Осушитель без предварительного охлаждения и отвода конденсата работать нормально не будет.

Откуда в сети конденсат и что такое точка росы

Атмосферный воздух всегда содержит водяной пар, и компрессор сжимает его вместе с воздухом. При сжатии в 8-10 раз концентрация пара растёт во столько же раз, а температура на выходе винтового блока доходит до 70-90 °C. Горячий воздух удерживает много влаги в виде пара, поэтому на выходе капель ещё нет. Проблемы начинаются дальше: в ресивере, концевом холодильнике и трубах воздух остывает, его способность удерживать пар падает, и излишек выпадает жидкой водой. Литры конденсата в сутки для средней установки – обычное дело.

Точка росы – это температура, до которой нужно охладить воздух, чтобы пар в нём начал конденсироваться. Для сжатого воздуха говорят про точку росы под давлением: чем она ниже, тем суше воздух. Если точка росы выше температуры самой холодной точки трассы, вода выпадет именно там: воздух с точкой росы +10 °C в трубе под потолком цеха с температурой +5 °C отдаст конденсат прямо в магистраль. Поэтому одного холодильника и ресивера мало – они снимают часть влаги, но точку росы до безопасного уровня не опускают.

Признаки влажного воздуха: вода, коррозия, брак

Влажный воздух выдаёт себя раньше, чем вы вскроете магистраль. Первый и самый очевидный признак – вода в нижних точках сети, в отстойниках фильтров и на продувочных кранах. За ним идёт коррозия: ржавые подтёки на соединениях, рыжая пыль из пневмоинструмента, залипание клапанов и распределителей. Влага смывает смазку из пневмоцилиндров, и автоматика начинает работать рывками или клинить в мороз, когда конденсат в тупиковых участках замерзает.

Отдельная категория – брак продукции. При покраске капля воды даёт кратеры и шагрень на поверхности. В пескоструе влажный абразив комкуется и забивает сопло. На фасовочных линиях сырой воздух портит клапаны и датчики. Если качество стало нестабильным без явных причин – проверьте сухость воздуха: часто корень проблемы именно в точке росы, уползшей вверх из-за отказа или отсутствия осушителя.

Вода в пневмосети почти никогда не приходит снаружи – её приносит сам сжатый воздух. Пока точка росы выше температуры трассы, конденсат будет выпадать в трубах, сколько ни сливай ресивер. Осушитель не сушит воздух дополнительно, он опускает точку росы ниже рабочих температур сети.

Практика подготовки сжатого воздуха

Как работает рефрижераторный осушитель Crossair

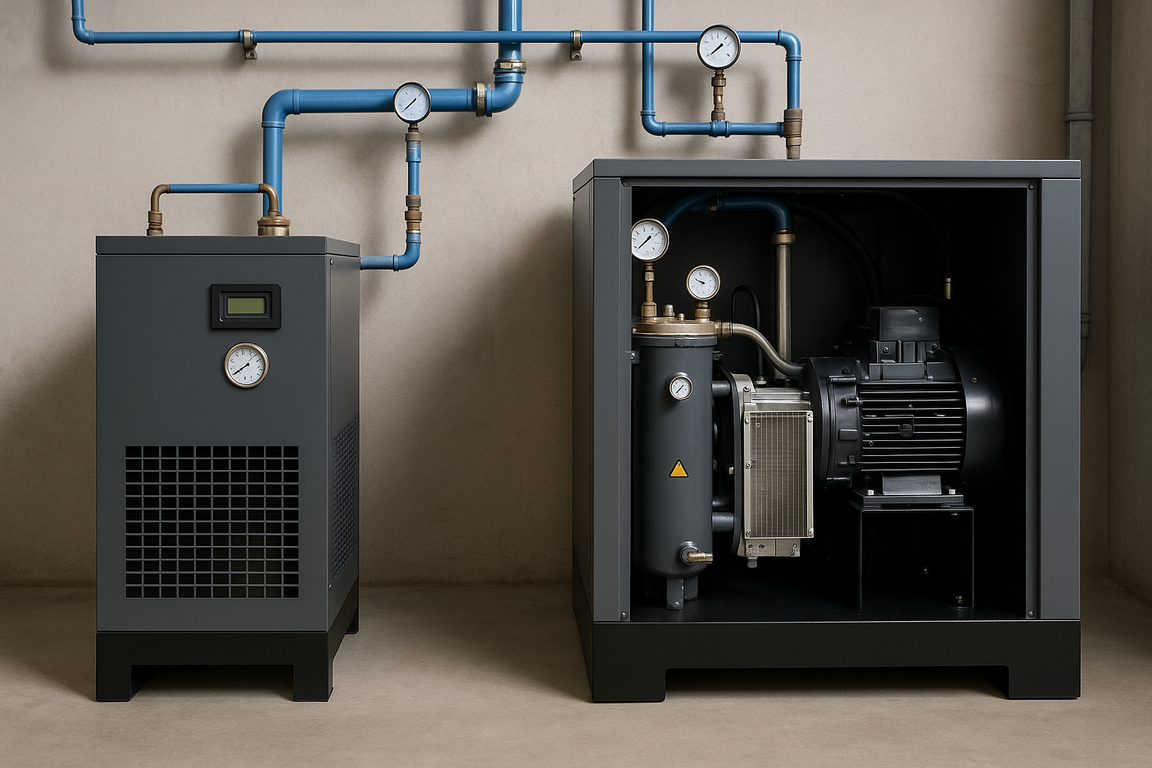

Рефрижераторный осушитель Crossair сушит воздух холодом: он охлаждает поток до 2-3 °C, вода выпадает конденсатом и уходит в дренаж, а осушённый воздух подогревается обратно. Внутри работает небольшой холодильный контур с фреоном, как в бытовом холодильнике. Воздух проходит теплообменник, где отдаёт тепло встречному уже осушённому потоку, затем испаритель, где охлаждается до точки росы около +3 °C. На этом этапе основная влага конденсируется, отделяется сепаратором и сбрасывается конденсатоотводчиком. Обратный подогрев поднимает температуру воздуха, чтобы труба снаружи не потела.

Ключевой момент: рефрижераторный осушитель физически не может опустить точку росы ниже 0 °C, иначе конденсат замёрзнет прямо в теплообменнике. Поэтому рабочий диапазон – плюсовая точка росы, обычно +3 °C по стандарту ISO 8573-1, который классифицирует сжатый воздух по классам влажности, чистоты и содержания масла. Такой воздух остаётся сухим для любой сети, которая целиком проходит в отапливаемом помещении. Рефрижераторный осушитель дешевле адсорбционного, не тратит воздух на регенерацию и обслуживается минимально – поэтому в цеховых условиях это выбор по умолчанию для машин из линейки винтовые компрессоры Crossair.

Когда рефрижераторного достаточно, а когда нужен адсорбционный

Граница проста: если весь тракт и все потребители остаются в плюсе – хватает рефрижераторного осушителя с точкой росы +3 °C. Отапливаемый цех, сборка, окраска обычной техники, пневмоинструмент, продувка, покрасочные пистолеты в тёплом помещении – для всего этого +3 °C с запасом ниже рабочих температур, и капель в сети не будет. Такой осушитель ставят на большинство промышленных установок, и вопрос обычно закрывается компоновкой компрессоры Crossair с осушителем на общей раме.

Адсорбционный осушитель нужен, когда точка росы +3 °C становится опасной. Первый случай – холод: трасса идёт по улице, через неотапливаемый склад или на выносное оборудование, где зимой минус. При +3 °C влага там замёрзнет и перекроет трубу, поэтому берут точку росы -20 °C, -40 °C или -70 °C. Второй случай – процессы, где влага недопустима в принципе: покраска ответственных поверхностей, лазерная резка, пищевые и фармацевтические линии, дыхательный воздух, точная пневмоавтоматика. Адсорбционный осушитель сушит не холодом, а поглотителем, поэтому уходит в глубокий минус, но стоит дороже, требует замены засыпки и тратит часть воздуха на регенерацию. Логика выбора: рефрижераторный – по умолчанию, адсорбционный – под мороз и спецтребования.

Место осушителя в тракте и обвязка

Осушитель работает только в правильной последовательности: компрессор, ресивер, осушитель, фильтры, потребитель. Ресивер перед осушителем нужен, чтобы сгладить пульсации и осадить первичный, самый крупный конденсат – иначе холодильный контур захлебнётся водой. Часто ставят механический фильтр грубой очистки до осушителя, чтобы снять масляный аэрозоль и капли. После осушителя идут тонкие фильтры, которые ловят остаточную влагу и масло до нужного класса. Такой порядок держит точку росы стабильной и снимает нагрузку с каждого узла.

Отвод конденсата – критичная деталь. У осушителя должен стоять исправный конденсатоотводчик, а не ручной кран, который забывают открыть. Важна и температура на входе: если воздух приходит слишком горячим, осушитель не успевает его охладить и точка росы уползает вверх. Поэтому концевой холодильник компрессора и вентиляция помещения тоже часть системы осушки. Подобрать связку компрессор плюс осушитель под свою производительность удобно по разделу каталог Crossair.

Параметр	Рефрижераторный осушитель	Адсорбционный осушитель
Точка росы под давлением	Около +3 °C	-20, -40, -70 °C
Принцип осушки	Охлаждение, конденсация влаги	Поглощение влаги адсорбентом
Где применяют	Отапливаемый цех, плюсовые температуры	Улица, мороз, спецпроцессы
Расход воздуха на работу	Нет	Часть воздуха на регенерацию
Затраты и обслуживание	Ниже, минимальное	Выше, замена засыпки

Типичные ошибки, когда осушку не ставят

Самая частая ошибка – надеяться на ресивер и краны продувки вместо осушителя. Ресивер осаждает лишь часть влаги и точку росы не опускает, поэтому вода всё равно доходит до потребителя. Второй просчёт – экономия на осушителе при покупке компрессора: подготовку воздуха откладывают на потом и через сезон борются с коррозией и браком. Третий – рефрижераторный осушитель на уличной трассе: точка росы +3 °C зимой означает лёд в трубе. Четвёртый – осушитель есть, но конденсатоотводчик не работает или воздух приходит слишком горячим, и точка росы фактически выше паспортной. Пятый – нет тонких фильтров после осушителя, и остаточное масло с влагой портят покраску и пневматику. Каждая из ошибок обходится дороже осушителя, который не поставили.

Часто задаваемые вопросы

Что такое точка росы простыми словами?
Это температура, при которой водяной пар в воздухе начинает превращаться в воду. Если охладить воздух до точки росы, выпадет конденсат. Для сжатого воздуха важна точка росы под давлением: чем она ниже, тем суше воздух и тем меньше воды осядет в трубах.

Какую точку росы даёт рефрижераторный осушитель Crossair?
Около +3 °C под давлением по стандарту ISO 8573-1. Ниже нуля рефрижераторный тип уйти не может: конденсат замёрзнет в теплообменнике. Для отапливаемого цеха с плюсовыми температурами +3 °C достаточно, чтобы капель в магистрали не было.

Когда рефрижераторного осушителя мало и нужен адсорбционный?
Когда воздух уходит на мороз – на улицу, неотапливаемый склад, выносное оборудование – или на процессы, где влага недопустима: покраска ответственных поверхностей, лазер, пищевые и фармацевтические линии, дыхательный воздух, точная пневмоавтоматика. Тогда берут адсорбционный осушитель с точкой росы -20, -40 или -70 °C.

Где в тракте ставить осушитель?
После компрессора и ресивера, перед тонкими фильтрами и потребителями. Ресивер и грубый фильтр снимают крупный конденсат и масло, осушитель опускает точку росы, тонкие фильтры ловят остаток. Обязателен рабочий конденсатоотводчик и не слишком горячий воздух на входе.

Можно ли обойтись ресивером без осушителя?
Нет, если в сети есть чувствительные потребители. Ресивер осаждает часть влаги, но точку росы не опускает, поэтому при остывании воздуха в трубах вода выпадет снова. Осушитель – единственный узел, который стабильно держит воздух сухим по всей сети.

Как выбрать осушку под свою сеть

Порядок такой: определите, где проходит трасса и какие потребители в сети. Если весь тракт в плюсе и особых требований по влаге нет – ставьте рефрижераторный осушитель с точкой росы +3 °C, это дешевле и проще в обслуживании. Если есть мороз или процессы, где влага недопустима, – берите адсорбционный с минусовой точкой росы. В любом случае соблюдайте последовательность компрессор, ресивер, осушитель, фильтры и следите за отводом конденсата и температурой воздуха на входе.

Подобрать компрессор с уже интегрированной осушкой под нужную производительность удобно в разделе компрессоры Crossair с осушителем, а полный ассортимент машин и вариантов исполнения – в разделе винтовые компрессоры Crossair и общем каталог Crossair. Базовое определение по теме – в статье про точка росы в Википедии.
