Утечки в пневмосети: как найти и посчитать потери

Утечки в пневмосети на среднем производстве съедают 20-30% производительности компрессора, а на запущенных сетях доходят до 40%. Посчитать их можно за один выходной без приборов: остановите всех потребителей, оставьте компрессор Crossair под давлением и замерьте, сколько времени он проводит в загрузке. Расход на утечки равен Q_утечек = Q_комп * t_загрузки / (t_загрузки + t_разгрузки), а дальше эти литры в минуту переводятся в киловатт-часы и рубли.

Разбираем по шагам: почему отверстие всего в 1 мм при 7 бар стоит десятков тысяч рублей в год, как провести замер на выходных, где искать течи в первую очередь, чем их находить и почему снижение давления в сети на 1 бар даёт около 7% экономии электроэнергии.

Кратко: главное

• Типовая доля утечек в запущенной сети – 20-30% производительности. Обслуживаемая пневмосеть держится в пределах 5-10%.
• Отверстие 1 мм при 7 бар выпускает около 1 л/с, то есть примерно 60 л/мин. Одна такая дырка при двухсменной работе стоит около 11 тысяч рублей в год.
• Замер делается за час в выходной без приборов: Q_утечек = Q_комп * t_загр / (t_загр + t_разгр). Нужны секундомер и закрытые потребители.
• Течёт чаще всего на быстросъёмах, шлангах, резьбе, конденсатоотводчиках и узлах подготовки воздуха – это 70-80% всех найденных точек.
• Снижение давления в сети на 1 бар даёт около 7% экономии электроэнергии и попутно уменьшает расход через сами течи.

Сколько воздуха уходит на типовом производстве

Утечки есть в любой пневмосети, вопрос в их доле. Там, где сеть не обслуживали несколько лет, типовое значение – 20-30% производительности компрессора. Из машины на 3300 л/мин порядка 800-1000 л/мин уходит в атмосферу через отверстия, которых никто не слышит за шумом цеха. Встречаются сети с потерями за 40%: там компрессор работает на воздух, а инструменту достаётся половина.

Опасность утечек в их незаметности. Одиночная течь на 30-60 л/мин никак себя не проявляет: давление держится, инструмент работает, оператор не жалуется. Проблема всплывает, когда компрессор перестаёт справляться и в цех покупают вторую машину, хотя первой хватало бы с запасом. Аудит утечек окупается быстрее любой модернизации: вы не добавляете производительность, а возвращаете уже купленную.

Отверстие 1 мм при 7 бар и его цена

Ориентир, который стоит запомнить: отверстие диаметром 1 мм при давлении 7 бар пропускает примерно 1 литр воздуха в секунду, то есть около 60 л/мин. Дырка в 2 мм даёт уже порядка 4 л/с, в 3 мм – около 9 л/с. Зависимость квадратичная по диаметру: удвоили размер отверстия – расход вырос вчетверо.

Реальные течи редко имеют форму круглого отверстия, поэтому оперируют эквивалентным диаметром: трещину в шланге, неплотную резьбу или подтравливающий клапан приводят к эквиваленту круглого отверстия, чтобы можно было считать. На практике хватает грубой шкалы: еле слышное шипение вблизи – примерно 0,5-1 мм, отчётливый свист за пару метров – 1,5-2 мм, шипение, слышимое через цех, – 3 мм и больше.

Как измерить утечки в пневмосети за один выходной

Самый точный бесплатный метод – замер по времени загрузки компрессора при отключённых потребителях. Выберите выходной или ночную смену. Перекройте все пневмоинструменты и линии потребителей, но оставьте магистраль под давлением: именно её вы и проверяете. Запустите компрессор Crossair, дайте ему выйти на рабочее давление и засекайте секундомером, сколько времени машина проводит в загрузке и сколько в разгрузке. Периода в 20-30 минут достаточно.

Расход на утечки считается так: Q_утечек = Q_комп * t_загр / (t_загр + t_разгр). Пример. Компрессор с производительностью 3300 л/мин за 30 минут наблюдения провёл в загрузке 8 минут, в разгрузке 22 минуты. Тогда Q_утечек = 3300 * 8 / 30 = 880 л/мин. Это 26,7% производительности машины – типичный результат для сети, которую давно не аудировали.

В работе должен остаться один компрессор, остальные машины останавливают полностью. Убедитесь, что конденсатоотводчики не сбрасывают воздух по таймеру во время наблюдения, иначе результат завысится. Если машина с частотным приводом, вместо циклов фиксируйте установившуюся производительность при закрытых потребителях: в этом режиме она выдаёт ровно то, что уходит в утечки.

Стоимость утечек в рублях за год

Перевод литров в рубли делается через удельную мощность компрессора. Возьмите паспорт: мощность привода в кВт и производительность в м3/мин. Для машины 22 кВт с производительностью 3,3 м3/мин удельный расход энергии равен 22 / 3,3 / 60 = 0,111 кВт*ч на кубометр сжатого воздуха. Это типовой уровень для винтовых машин на 7-8 бар.

Считаем годовые потери из примера выше. Утечки 880 л/мин = 0,88 м3/мин = 52,8 м3/ч. При двухсменной работе 4000 часов в год под давлением получаем 211 200 м3 воздуха, выпущенного в никуда. Умножаем на 0,111 кВт*ч/м3 – это 23 440 кВт*ч. При тарифе 7 руб/кВт*ч выходит около 164 000 рублей в год.

Та же арифметика для одиночной течи. Отверстие 1 мм даёт 60 л/мин, то есть 3,6 м3/ч. За 4000 часов это 14 400 м3, или 1 600 кВт*ч, или примерно 11 200 рублей в год. При круглосуточной работе сети (8000 часов под давлением) цифра удваивается. Каждая дырка размером со спичечную головку стоит вам недельную зарплату слесаря.

Где чаще всего течёт

Утечки распределены неравномерно: 70-80% точек находятся в последних метрах сети, у самих потребителей. Магистральные трубы текут редко, а всё, что двигается, откручивается и подключается вручную, изнашивается быстро.

Быстросъёмные соединения – лидер списка: уплотнение садится, шарики разбиваются, соединение подтравливает по кольцу. Следом идут шланги – течёт по месту обжима на фитинге, по трещинам от перегиба и там, где шланг переехали тележкой. Резьбовые соединения (тройники, отводы, ниппели, краны) начинают травить от вибрации и после каждой переборки узла, если не переуплотнить резьбу заново.

Конденсатоотводчики – самая дорогая позиция. Отводчик с ручным краном, который «забыли закрыть», или таймерный клапан с длинным временем открытия сбрасывают вместе с конденсатом много воздуха: эквивалентное отверстие легко доходит до 2-3 мм, а это 240-540 л/мин непрерывно. Замыкают список фильтры-регуляторы: мембрана регулятора, негерметичная чаша фильтра, разбитое уплотнение манометра. Точки мелкие, но их много.

Источник утечки	Эквивалентное отверстие	Расход при 7 бар	Цена за год (4000 ч, 7 руб/кВт*ч)	Приоритет
Конденсатоотводчик с таймером или открытым краном	2-3 мм	240-540 л/мин	45 000-100 000 руб	Очень высокий
Изношенный быстросъём	1-1,5 мм	60-130 л/мин	11 000-24 000 руб	Высокий
Шланг, обжим фитинга, трещина от перегиба	0,5-2 мм	15-240 л/мин	3 000-45 000 руб	Высокий
Резьбовое соединение, кран, тройник	0,5-1 мм	15-60 л/мин	3 000-11 000 руб	Средний
Фильтр-регулятор, блок подготовки воздуха	0,5-1 мм	15-60 л/мин	3 000-11 000 руб	Средний

Методы поиска течей

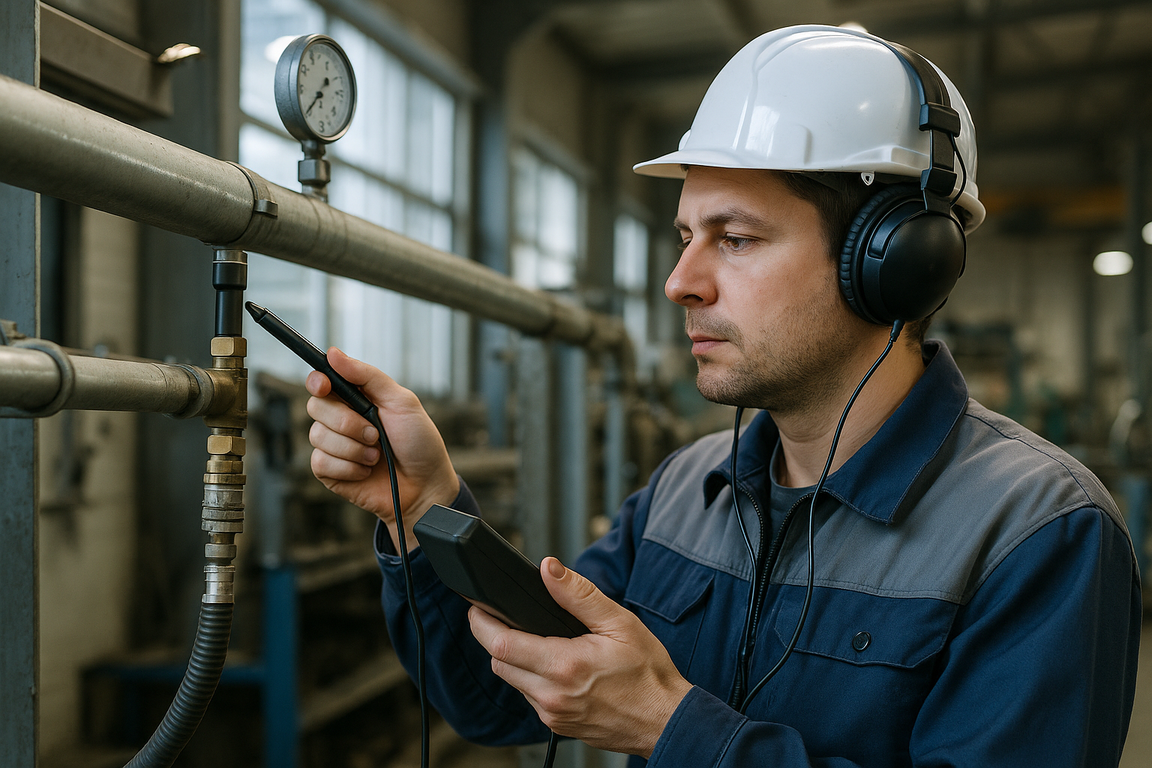

Ультразвуковой детектор – основной инструмент планового аудита. Струя воздуха через щель излучает ультразвук около 40 кГц, который не тонет в цеховом шуме. Прибор с направленным микрофоном и наушниками позволяет идти вдоль магистрали на ходу производства и находить течи с 3-5 метров, включая трассы под потолком. Многие модели сразу пересчитывают сигнал в литры в минуту и рубли.

Мыльный раствор – вода с моющим средством в распылителе: нанести на соединение, смотреть на пузыри. Точно и бесплатно, но только там, куда дотягивается рука и что не жалко намочить. Слух в тишине – тот же выходной, когда вы делаете замер, используйте для обхода с фонарём и мелом. В остановленном цехе слышны течи от 1,5 мм, а за два часа обхода находится 60-70% всего расхода на утечки: крупные точки дают основной вклад.

Аудит утечек – самое дешёвое мероприятие по энергосбережению в системе сжатого воздуха: он не требует замены оборудования и возвращает 20-30% производительности, за которую вы уже платите электричеством.

Обобщённая практика энергоаудита систем сжатого воздуха

Программа устранения и регулярный аудит

Разовый обход даёт эффект на несколько месяцев, дальше утечки возвращаются. Резина стареет, быстросъёмы разбиваются, шланги перегибаются, и без регулярной процедуры сеть за год-полтора откатывается к исходным 20-30%.

Рабочая схема: раз в квартал обход с детектором или в тишине выходного дня, каждая найденная течь маркируется биркой и заносится в журнал (место, оценка расхода, что нужно для ремонта). Ремонт ведётся по приоритету – сначала всё, что даёт больше 100 л/мин, потом мелочь. Раз в полгода повторяется замер по времени загрузки, и доля утечек сравнивается с предыдущей: это единственный объективный показатель того, работает ли программа. Держите на складе ремкомплекты быстросъёмов, ленту, шланги с фитингами и мембраны регуляторов, иначе половина течей будет ждать поставки месяцами.

Снижение давления даёт 7% на каждом баре

После устранения течей проверьте уставку: снижение давления на 1 бар экономит около 7% электроэнергии на выработку сжатого воздуха. На многих производствах компрессор настроен на 8 бар «с запасом», хотя самому требовательному потребителю нужно 6 бар. Запас закладывают, чтобы компенсировать провалы давления на длинных линиях и грязных фильтрах, но это лечение симптома.

Порядок правильный такой: устранить крупные утечки, заменить забитые фильтры, проверить перепад давления на узлах подготовки, расшить узкие участки магистрали и только потом опускать уставку компрессора. Каждый убранный бар – это не только 7% энергии: расход через отверстие падает вместе с давлением, и два эффекта складываются.

Часто задаваемые вопросы

Какая доля утечек считается нормальной?
Обслуживаемая пневмосеть держит утечки в пределах 5-10% производительности компрессора. Значение 20-30% – типовой уровень для сети, которую давно не проверяли. Всё, что выше 30%, требует немедленного аудита.

Как посчитать утечки в пневмосети без приборов?
Остановите потребителей в выходной, оставьте магистраль под давлением и замерьте секундомером время загрузки и разгрузки компрессора за 20-30 минут. Расход на утечки: Q_утечек = Q_комп * t_загр / (t_загр + t_разгр). Для машины 3300 л/мин с загрузкой 8 минут из 30 это 880 л/мин, то есть 26,7% производительности.

Сколько воздуха уходит через отверстие 1 мм?
При 7 бар около 1 л/с, то есть примерно 60 л/мин. При двухсменной работе (4000 часов под давлением) и удельном расходе 0,111 кВт*ч на м3 это порядка 1600 кВт*ч, или около 11 000 рублей в год при тарифе 7 руб/кВт*ч.

Чем искать утечки на работающем производстве?
Ультразвуковым детектором: струя воздуха через щель излучает ультразвук около 40 кГц, слышный прибору сквозь цеховой шум с 3-5 метров. Мыльный раствор точен, но требует доступа рукой. Слух в тишине выходного дня находит крупные течи от 1,5 мм и даёт основную долю расхода.

Правда ли, что снижение давления на 1 бар экономит 7% энергии?
Да, это устоявшийся отраслевой ориентир для винтовых компрессоров. Плюс уменьшается расход через сами утечки. Опускать давление стоит только после устранения течей и проверки фильтров, иначе потребители начнут «голодать».

С чего начать в своей сети

Ближайший выходной – замер по времени загрузки и обход сети в тишине с мелом. Затем ремонт по приоритету от крупных течей к мелким и повторный замер через месяц, чтобы увидеть результат в цифрах. Дальше квартальный аудит и журнал течей. Если после устранения утечек компрессор всё равно не тянет, проблема не в сети, а в производительности машины.
